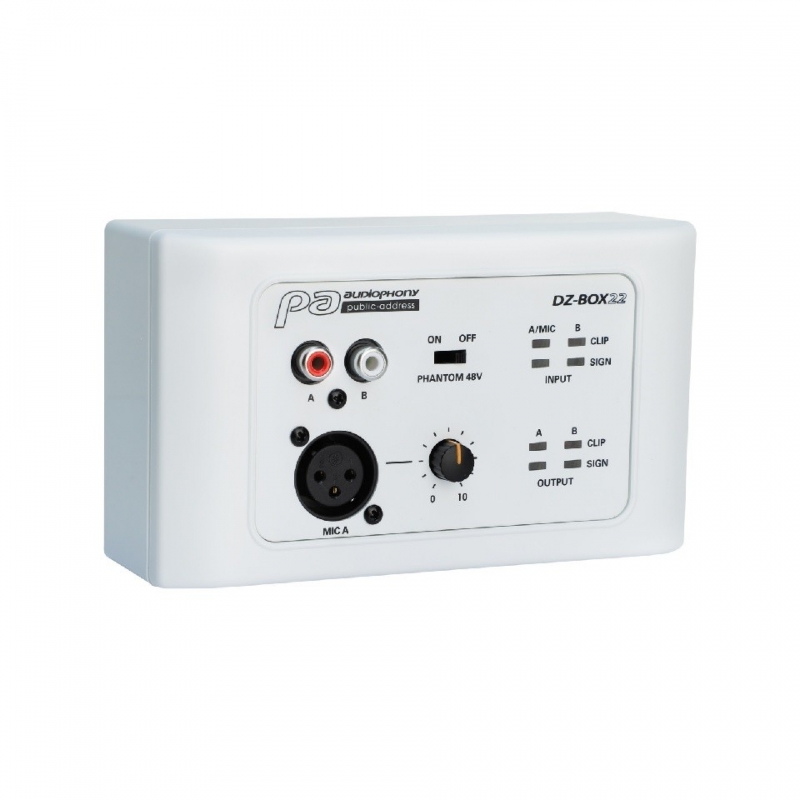

Caja de conexiones para entrada de micrófono o línea, asignable a los canales 9/10 u 11/12 de la matriz DZ-MATRIX. Incorpora dos salidas analógicas balanceadas.

• 2 entradas analógicas (micrófono o línea)
• Posibilidad de cambiar el nombre de la unidad en el software
• Conexión XLR o RCA
• 2 salidas analógicas balanceadas en el bloque de terminales trasero
• Ajuste de sensibilidad del micrófono
• Interruptor de alimentación fantasma
• Indicadores LED de señal y saturación para entradas y salidas
• Puerto RD para conexión a los canales digitales 9/10, 11/12 de la matriz DZ-MATRIX*.

*Utilice cable CAT5e o CAT6 con una longitud máxima de 100 m.

Características :

Entradas
balanceadas
• Conectores: XLR de 3 pines y RCA
• Impedancia de entrada: 5,1 kΩ
• THD+N: < 0,01 % típico 20 – 20 kHz, 0 dBu
• Nivel máximo de entrada: 20 dBu
• Respuesta de frecuencia: 20 Hz ~ 20 kHz +/- 1,5 dB
• Rango dinámico: -107 dB máx., ponderación A
• Distorsión de cruce: -87 dB máx., ponderación A

Conectores de salida
balanceados
: 2 terminales de 3 pines,
paso de 5 mm Impedancia: 240 ohmios
Nivel máximo de salida: +20 dBu
Respuesta de frecuencia: 20 Hz ~ 20 kHz +/- 1,5 dB
Rango dinámico: -107 dB máx., ponderación A
Distorsión de cruce: -87 dB máx., ponderación A

Indicadores
de señal : -30 dBu, verde;
Indicador de recorte: +17 dBu, rojo

Puertos
de red RD a DZ-MATRIX , RJ45, cable CAT 5E (o superior) de hasta 100 m.

Dimensiones
(largo x alto x profundidad): 147 x 86 x 47 mm
